КОНТРОЛЬ ПЕРЕПОЛНЕНИЯ РЕЗЕРВУАРОВ С ПЛАВАЮЩЕЙ КРЫШЕЙ (ПОНТОНОМ)
Назначение
Датчик уровня ПМП-022 предназначен для контроля верхнего уровня нефти, нефтепродуктов в резервуарах с плавающей крышей (понтоном).
Устройство, принцип работы
Датчик ПМП-022 (рис. 1) состоит из корпуса с крышкой и направляющей трубы, на которой находятся подвижный магнит и пружина. Пружина соединена тросом (проволока Ø2, сталь 12Х18Н10Т) с металлическим грузом. В направляющей находится геркон. Подвешенный на тросе груз, сжимая пружину, отводит магнит вниз, и он не воздействует на геркон.

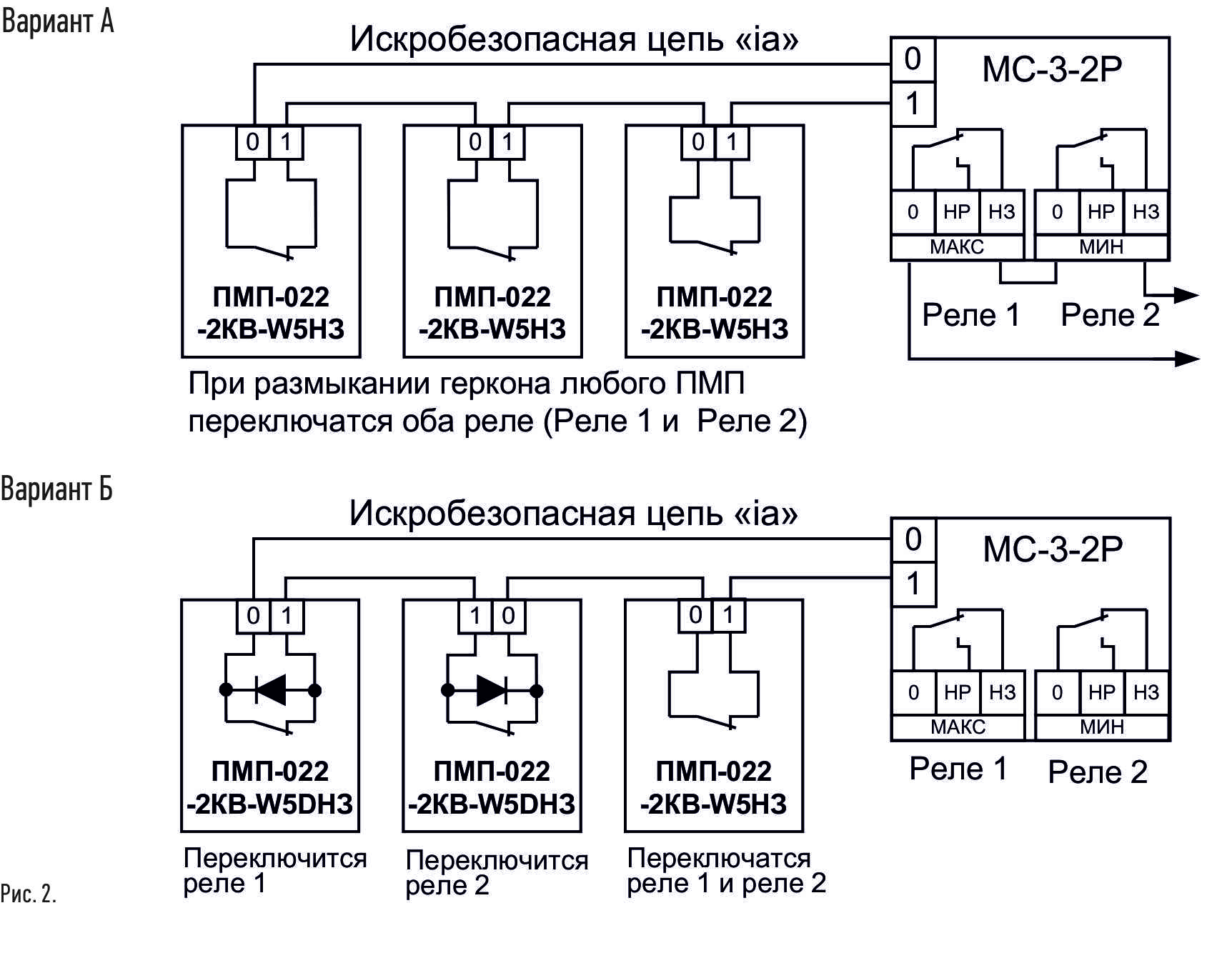

Находящийся на поверхности жидкости понтон, при достижении верхнего контролируемого уровня, поднимает груз – пружина, разжимаясь, подводит магнит к геркону, вызывая его переключение. Уровень срабатывания устанавливается длиной троса. Для удовлетворения требований по дублированию элементов системы предусматривается соединение датчиков одним кабелем (рис. 2) с использованием сигнализатора МС-3-2Р-... (в данной системе предусмотрено отключение перекачивающего насоса при обрыве кабеля). Если существует вероятность застревания понтона в резервуаре, то дополнительно (или вместо одного из датчиков) устанавливается датчик уровня ПМП-152/052 с выходом W5DНЗ или W5НЗ.
Схемы соединений
Технические параметры
|
№ |
Параметр |
Значение параметра преобразователя |
|
1 |
Число контролируемых уровней |
1 |
|
2 |
Верхний неконтролируемый уровень, м |
0,8 |
|
3 |
Погрешности установки величины контрольного уровня, мм |
±5 |
|
4 |
Типы выходных контактов |
W5, W5D, W30, АС24, АС220, DC24. |
|
5 |
Нормальное состояние контактов |
НЗ, HP, П |
|
6 |
Температура окружающей среды, °С |
от минус 50 до 60 |
|
7 |
Степень защиты от влаги и пыли по ГОСТ 14254-96 |
IP66 |
|
8 |
Климатическое исполнение по ГОСТ 15150-89 |
УХЛ1* (в диапазоне температур от минус 50 до 60°С) |
|
9 |
Маркировка взрывозащиты |
Ga/Gb Ex d IIВ ТЗ или 0ExiaIIBT6* |
|
10 |
Масса, ориентировочно, кг |
2 |
|
11 |
Средний срок службы, лет |
15 |
*с выходом W5DНЗ и W5НЗ при использовании совместно с сигнализатора МС-3-2Р.
Обозначение
ПМП-022-А-Б-В-ГД-Е
|
№ |
Наименование |
Варианты |
Код |
|
А
|
Количество и тип кабельных вводов (в соответствии с разделом каталога «Кабельные вводы») |
Один кабельный ввод D12 |
-1) |
|
Два кабельных ввода D12 |
2KB |
||
|
Один кабельный ввод D18 |
D18 |
||
|
Б
|
Код комплекта монтажных частей кабельного ввода D12 (в соответствии с разделом каталога «Кабельные вводы») |
D12 без комплекта монтажных частей |
- |
|
D12 с комплектом монтажных частей в соответствии с разделом «Кабельные вводы»
|
УКМ10 |
||
|
УКМ12 |
|||
|
УКБК15 |
|||
|
УК16 |
|||
|
В |
Тип устройства крепления |
В соответствии разделом «Типы крепления датчиков, уровнемеров» |
|
|
Г
|
Нагрузочные характеристики выходных контактов (в соответствии с разделом каталога «Параметры контрольных уровней»)
|
Контакты геркона |
W5 |
|
Контакт геркона, шунтированный диодом |
W5D2) |
||
|
Контакт геркона |
W30 |
||
|
Открытый коллектор транзистора |
DC24 |
||
|
Семисторный выход |
АС2Д |
||
|
Семисторный выход |
АС220 |
||
|
Д
|
Нормальное состояние контактов (в соответствии с разделом каталога «Параметры контрольных уровней»)
|
Нормально разомкнутый контакт |
HP |
|
Нормально замкнутое контакт |
НЗ |
||
|
Переключающие контакты |
П |
||
|
Е |
Длина троса |
Длина троса указывается в метрах |
|
