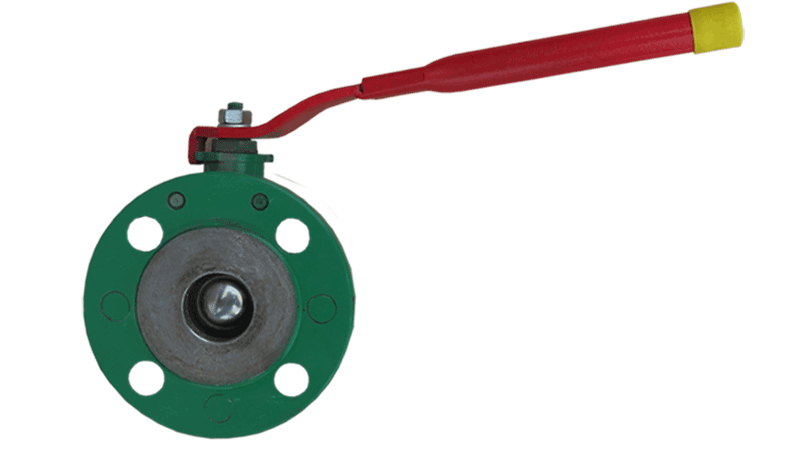

Кран шаровой Маршал 11с67п предназначен для установки в качестве запорной арматуры на трубопроводах и резервуарах для сжиженного углеводородного газа. Используется при строительстве автомобильных газозаправочных и газонаполнительных станций.
Корпус шарового крана Маршал изготовлен из стали 20, шар из стали 12Х18Н10Т, уплотнительные кольца и уплотнение шпинделя из фторопласта.
Рабочая среда шаровых кранов Маршал 11с67п – вода, природный газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана Маршал 11с67п.
Основные характеристики шаровых кранов Маршал
- Температура рабочей среды от -40 до +180 С°.
- Класс герметичности - А по ГОСТ Р 54808.
- Размеры фланцев – по ГОСТ Р54432, исполнение В, по ГОСТ 12815, исполнение 1.
- Климатическое исполнение - У1 по ГОСТ 15150 (не ниже -40 С°).
- Средний ресурс до замены - 10000 циклов.
- Средний срок службы шарового крана Маршал 11с67п – 10 лет.
Управление шаровым краном Маршал 11с67п – ручное, рукоятка.
Технические характеристики кранов шаровых Маршал
| DN | PN, МПа | Эффективный Ду, мм | Строительная длина, мм, L | Масса, кг |
| 10 | 2,5 | 9 | 64 | 1,7 |
| 15 | 2,5 | 12,5 | 64 | 2,2 |
| 20 | 2,5 | 17 | 68 | 2,8 |
| 25 | 2,5 | 24 | 68 | 3,3 |
| 32 | 2,5 | 30 | 76 | 5,2 |
| 40 | 2,5 | 37 | 84 | 6,1 |
| 50 | 2,5 | 48 | 99 | 7,7 |
| 65 | 2,5 | 64 | 114 | 9,7 |
| 80 | 2,5 | 75 | 132 | 13,7 |
| 100 | 2,5 | 98 | 181 | 21,5 |
| 125 | 2,5 | 123 | 200 | 37,8 |
| 150 | 2,5 | 148 | 236 | 53,3 |
Обслуживание шаровых кранов Маршал 11с67п
- Протечка по шпинделю - подтянуть нажимную втулку ⑥ (КШ до DN65 включительно), винты нажимной втулки (КШ DN80 и выше); добавить уплотнительные кольца ⑤.
- Протечка в затворе - подтянуть шпильки ⑬; заменить уплотнительные кольца ④; заменить прокладки ⑪.
- Протечка по уплотнению корпуса - подтянуть шпильки ⑬; заменить прокладки ⑪.
Купить кран шаровой Маршал 11с67п из наличия с нашего склада с помощью контактной формы расположенной ниже или по телефону 8 (4932) 27-47-57.
